زنجیرهایی از جنس دقت: چرا مکانیزم «فوزه و زنجیر» دوباره در ساعت‌سازی مدرن سر و کله‌اش پیدا شده؟

مکانیزم «فوزه و زنجیر» (fusée and chain)، یک راهکار چندصدساله برای قدیمی‌ترین چالش دنیای ساعت‌سازی است: حفظ دقت.

من اولین بار از طریق ساعت ریچارد لانگه مدل «پور لُ مریت» (Pour le Mérite) بود که با مکانیزم فوزه و زنجیر آشنا شدم. چند سال پیش، داشتم بین ساعت‌های مختلف می‌گشتم که به رفرنس 260.028 برخوردم. وقتی از پشت قاب شیشه‌ای ساعت به داخل موتور نگاه کردم، در موقعیت ساعت ۱۲، چشمم به یک زنجیر کوچک شبیه زنجیر دوچرخه افتاد؛ چیزی که تا آن روز در هیچ موتوری ندیده بودم.

همیشه گفته‌ام و باز هم می‌گویم: «دنیای ساعت، دنیای جزئیات است.» اما گاهی وقت‌ها، یک اتفاق شانسی یا جرقه‌ای از کنجکاوی، شما را به سمت جزئیاتی می‌کشاند که مسیری کاملاً جدید پیش رویتان می‌گذارد. همان زنجیر کوچک که از پشت قاب پیدا بود، من را به یک سفر فنی فرستاد تا بفهمم این راهکار قدیمی که مدت‌ها نادیده گرفته شده بود، چطور یکی از بزرگ‌ترین چالش‌های ساعت‌سازی را حل می‌کند.

سیستم انتقال نیروی فوزه و زنجیر یکی از قدیمی‌ترین و مؤثرترین راهکارهای علم ساعت‌سازی برای مقابله با نوسانات قدرت خروجی «شاه‌فنر» (mainspring) است. این مکانیزم پیچیده که قرن‌ها پیش در ساعت‌های رومیزی و دیواری متولد شد، حالا جایگاهی کمیاب اما بسیار محترم در ساعت‌های مچی مدرن پیدا کرده و همزمان، اوج مهارت مهندسی و پایبندی به سنت‌های ساعت‌سازی را به نمایش می‌گذارد.

تاریخچه مختصر فوزه و زنجیر

کلمه «فوزه» (fusée) همان‌طور که شاید حدس زده باشید، فرانسوی است و معنی‌اش می‌شود «دوک پر از نخ». اما به جز این نکته جالب، منشأ دقیق فوزه چندان مشخص نیست. خیلی‌ها «یاکوب زِک»، ساعت‌ساز اهل پراگ را اولین کسی می‌دانند که در سال ۱۵۲۵ از این مکانیزم در یک ساعت استفاده کرد؛ یعنی تقریباً همزمان با پیدایش اولین ساعت‌های کوکی (فنر محور). با این حال، ایده فوزه احتمالاً از ساعت‌سازها شروع نشده است؛ قدیمی‌ترین نمونه شناخته‌شده از آن در یک طرح مربوط به اهرم کمان زنبورکی در یک دست‌نوشته نظامی از سال ۱۴۰۵ دیده می‌شود.

علاوه بر این، در نقاشی‌های قرن پانزدهمی از «فیلیپو برونلسکی» و «لئوناردو داوینچی» هم طرح‌هایی از فوزه وجود دارد. قدیمی‌ترین ساعت مجهز به فوزه که هنوز هم وجود دارد (و همچنین قدیمی‌ترین ساعت فنری)، «ساعت بورگوندی» یا Burgunderuhr است؛ یک ساعت رومیزی که تزئینات روی آن نشان می‌دهد احتمالاً حدود سال ۱۴۳۰ برای «فیلیپ نیکوکار»، دوک بورگوندی ساخته شده است.

پس تاریخش می‌تواند ۱۴۳۰ باشد یا ۱۵۲۵؛ بستگی دارد از چه کسی بپرسید یا طبق معمولِ مسائل تاریخی، آخرین آپدیت ویکی‌پدیا چه چیزی بگوید!

در قرن پانزدهم، با معرفی فنر برای تأمین انرژی ساعت‌ها، امکان ساخت ساعت‌های کوچک‌تر فراهم شد. اما این ساعت‌های فنری اولیه به شکل قابل توجهی دقت کمتری نسبت به نمونه‌های وزنه‌ای داشتند. در حالی که یک وزنه آویزان نیرویی ثابت برای به حرکت درآوردن چرخ‌دنده‌های ساعت فراهم می‌کند، نیروی فنر با باز شدنش به تدریج کاهش می‌یابد. این موضوع باعث شد ساعت‌ها کوچک‌تر شوند که یک مزیت بود، اما دقتشان به شدت پایین آمد.

«چرخ‌دنگ لبه‌ای» (verge escapement) که در آن زمان رایج بود، به خصوص تحت تأثیر این نوسان نیرو قرار می‌گرفت و باعث می‌شد ساعت‌های فنری با گذشت زمان و خالی شدن شارژ فنر، به تدریج کندتر کار کنند. این مشکل که به آن «عدم ایزوکرونیسم» (isochronism) می‌گویند (این هم از کلمه تخصصی امروزتان!)، منجر به زمان‌سنجی نادقیق می‌شد.

درک مشکل: انتقال ناهموار نیرو

فکر می‌کنم «هنری وارد بیچر» بود که می‌گفت: «این انقلاب نیست که ماشین‌آلات را نابود می‌کند، بلکه اصطکاک است.»

در قلب ماجرا، سیستم فوزه و زنجیر یک مشکل اساسی را حل می‌کند: نیروی ناهموار و نامتوازنی که از شاه‌فنر منتقل می‌شود. وقتی شاه‌فنر کاملاً کوک شده، کشش بسیار زیادی دارد و با باز شدن فنر، این کشش کم و کمتر می‌شود. این نوسان می‌تواند دقت ساعت را به هم بریزد، چون مکانیزم تنظیم‌کننده (رقاصک) در طول مدت ذخیره انرژی، گشتاور متغیری دریافت می‌کند.

سیستم فوزه و زنجیر با استفاده از یک قطعه مخروطی (فوزه) و یک زنجیر بسیار ظریف، این نوسان گشتاور را جبران کرده و عملاً انتقال نیرو را یکنواخت و هموار می‌سازد.

سیستم فوزه و زنجیر واقعاً چطور کار می‌کند؟

این سیستم از یک مخروط مارپیچ به نام فوزه، یک زنجیر و محفظه شاه‌فنر تشکیل شده است. وقتی ساعت کاملاً کوک می‌شود، زنجیر به دور کوچک‌ترین قسمت مخروط فوزه پیچیده شده و به شاه‌فنر که پر از انرژی است متصل است. با خالی شدن انرژی فنر، محفظه آن می‌چرخد و زنجیر را از روی فوزه باز می‌کند. اما چون زنجیر به تدریج روی قسمت‌های پهن‌تر مخروط حرکت می‌کند، این تغییر شعاع باعث می‌شود اهرم نیرو بلندتر شده و گشتاور ثابت بماند.

شکل مخروطی فوزه این عمل متعادل‌سازی را ممکن می‌سازد و از اصولی شبیه به یک قرقره یا سیستم اهرمی استفاده می‌کند که در آن شعاع (یا بازوی اهرم) برای رسیدن به تعادل در نیرو، تغییر می‌کند.

چشم‌هایتان را ببندید… البته نه به معنی واقعی کلمه، وگرنه نمی‌توانید این متن را بخوانید! منظورم این است که در ذهنتان تصور کنید. فرض کنید دارید با دوچرخه از یک تپه بالا می‌روید. اولش که قوی و پرانرژی هستید، با دنده سنگین رکاب می‌زنید. اما هرچه خسته‌تر می‌شوید، به طور طبیعی به دنده سبک‌تر می‌روید تا رکاب زدن راحت‌تر شود و بتوانید با سرعتی ثابت به بالا رفتن ادامه دهید. مکانیزم فوزه و زنجیر هم دقیقاً یک همچین کاری برای ساعت شما انجام می‌دهد. وقتی شاه‌فنر پر از انرژی است (مثل شما در پایین تپه)، برای چرخاندن چرخ‌دنده‌ها به کمک زیادی نیاز ندارد. اما وقتی «خسته» می‌شود و انرژی‌اش کم می‌شود، فوزه و زنجیر وارد عمل شده و اهرم بیشتری برایش فراهم می‌کند تا مطمئن شود موتور ساعت تا آخرین ذره از انرژی شاه‌فنر، نیرویی یکنواخت و ثابت دریافت می‌کند.

چالش‌های مکانیزم فوزه و زنجیر

با وجود کارایی بالا در رفع نوسانات نیرو، این سیستم محدودیت‌های خودش را هم دارد. یکی از چالش‌های اصلی، اندازه است. از آنجایی که این مکانیزم به فضا برای مخروط، زنجیر و چرخ‌دنده‌های اضافی نیاز دارد، ساعت‌های مجهز به آن معمولاً ضخیم‌تر و بزرگ‌تر هستند؛ ویژگی‌هایی که شاید با برخی طراحی‌های کلاسیک جور دربیاید، اما برای کسانی که ساعت‌های باریک و مینیمال را ترجیح می‌دهند، جذاب نیست.

از نظر تاریخی، همین مسئله اندازه باعث شد تا ساعت‌سازان مختلف رویکردهای متفاوتی داشته باشند. ساعت‌سازان انگلیسی به طور سنتی این راهکار قدرتمند را ترجیح می‌دادند، چون با علاقه آن‌ها به موتورهای محکم و بادوام همخوانی داشت. در مقابل، ساعت‌سازان فرانسوی معمولاً به دنبال طراحی‌های ظریف‌تر و لطیف‌تر بودند و از ساختار سنگینی که فوزه و زنجیر به ساعت تحمیل می‌کرد، دوری می‌کردند. فرانسوی‌ها به ظرافت و زیبایی تمایل داشتند و راهکارهایی را ترجیح می‌دادند که امکان ساخت قاب‌های نازک‌تر و پیچیده‌تر را فراهم کند و از حجیم شدن ساعت روی مچ جلوگیری کند.

مشکل دیگر در نقاط ابتدایی و انتهایی شارژ (یعنی وقتی ساعت کاملاً کوک شده یا شارژ آن تقریباً تمام شده) رخ می‌دهد. در این حالت‌ها، خروجی گشتاور شاه‌فنر به طور ناگهانی و غیرقابل پیش‌بینی تغییر می‌کند. برای حفظ دقت بهینه، به‌ویژه در ساعت‌های A. Lange & Söhne که از این مکانیزم در پنج مدل تولیدی خود استفاده می‌کند، ذخیره انرژی به محدوده میانی گشتاور محدود می‌شود؛ یعنی جایی که انرژی به صورت یکنواخت و قابل پیش‌بینی کاهش می‌یابد.

همچنین، A. Lange & Söhne یک مکانیزم مسدودکننده برای جلوگیری از افت ناگهانی نیرو هنگام کوک کامل ساعت تعبیه کرده است. این سیستم دو هدف اصلی دارد: اول اینکه چرخ ضامن‌دار را قفل می‌کند تا زنجیر به دلیل کوک بیش از حد پاره نشود. دوم اینکه از باز شدن ناگهانی و شدید شاه‌فنر که می‌تواند به طرز خشنی زنجیر را بشکند، جلوگیری می‌کند.

اگر به تصویر بالا (تصویر موجود در متن اصلی) نگاه کنید، می‌بینید که یک پین (۱) روی زنجیر، یک سیستم اهرمی (۲) را فعال می‌کند که در انتهای آن یک دندانه‌ی نگهدارنده (۳) به داخل چرخ ضامن‌دار (۴) فشار می‌آورد. این اهرم عملاً فوزه (۵) را که به چرخ ضامن‌دار متصل است، قفل می‌کند.

آن‌ها به همین ترتیب مشکل نزدیک شدن به پایان شارژ را نیز حل کرده‌اند. این مکانیزم درست قبل از اینکه شاه‌فنر کاملاً باز شود، حرکت موتور را متوقف می‌کند و از چرخ نمایشگر ذخیره انرژی (۶) به عنوان جزء کلیدی استفاده می‌کند.

در تصویر بالا می‌بینید که در پایان این چرخش، نوک یک اهرم (۷) به داخل یک شیار در چرخ ذخیره انرژی می‌افتد، در حالی که سر دیگر آن (۸) در مسیر یک انگشتی مسدودکننده (۹) قرار می‌گیرد. این انگشتی که به محور چرخ چهارم متصل است، در هر دقیقه یک بار می‌چرخد. ظرف ۶۰ ثانیه، با اهرم تماس پیدا کرده و حرکت موتور را به طور کامل متوقف می‌کند.

یکی دیگر از جزئیات خاص سیستم فوزه و زنجیر این است که شما به یک سیستم حفظ نیرو (maintaining power) در داخل مخروط فوزه نیاز دارید. وقتی ساعت را کوک می‌کنید، جریان نیرو از شاه‌فنر به موتور به طور موقت قطع می‌شود، چون زنجیر در حال انتقال به روی مخروط است.

می‌دانم این حرف‌ها شاید کمی شبیه اصطلاحات عجیب و غریب و تخصصی ساعت‌سازی به نظر برسد، ولی قول می‌دهم اینطور نیست. به زبان ساده، وقتی شما یک ساعت مجهز به فوزه را کوک می‌کنید، در واقع دارید زنجیر را از روی محفظه شاه‌فنر می‌کشید و روی فوزه جمع می‌کنید و این کار انتقال نیرو را قطع می‌کند. برای مقابله با این مشکل، تمام ساعت‌های فوزه و زنجیر به یک سیستم حفظ نیرو نیاز دارند که معمولاً در طراحی خود مخروط تعبیه شده و تضمین می‌کند که ساعت در حین کوک شدن به کار خود ادامه دهد.

راهکارهای دیگر

با وجود کارایی فوزه و زنجیر، راهکارهای دیگری هم برای این معمای قدیمی ساعت‌سازی وجود دارد:

• مکانیزم‌های نیروی ثابت (Constant Force): این سیستم‌ها از یک فنر ثانویه یا مکانیزم «رمونتوار» برای آزادسازی انرژی در فواصل زمانی یکسان استفاده می‌کنند. اگرچه این مکانیزم‌ها هم پیچیده‌اند، اما جمع‌وجورتر هستند و فضای کمتری نسبت به فوزه و زنجیر اشغال می‌کنند، که آن‌ها را برای ساعت‌های مچی مدرن و کوچک‌تر مناسب می‌سازد.
• مواد پیشرفته و طراحی‌های نوین محفظه فنر: پیشرفت در علم مواد منجر به ساخت شاه‌فنرهایی شده که خروجی نیروی بسیار پایدارتری دارند. به عنوان مثال، قطعات سیلیکونی یا شاه‌فنرهایی با روکش آلیاژهای پیشرفته، توزیع انرژی بهتری در طول زمان ارائه می‌دهند.
• استفاده از چند محفظه فنر (Multiple Barrels): برخی ساعت‌ها از دو یا چند شاه‌فنر استفاده می‌کنند که نیرو را در مدت زمان طولانی‌تری توزیع کرده و به طور طبیعی تحویل نیرو به موتور را متعادل می‌سازد.

هر یک از این گزینه‌ها، جایگزینی عملی‌تر برای سیستم حجیم فوزه و زنجیر محسوب می‌شوند.

پس چرا یک ساعت با مکانیزم فوزه و زنجیر بخریم؟

خب، این مکانیزم خیلی قدیمی است، برای انتقال نیروی ثابت بهترین راهکار موجود نیست، سرویس کردنش فوق‌العاده گران و خسته‌کننده است و مجبورتان می‌کند یک ساعت بزرگ‌تر دستتان کنید… پس چرا اصلاً کسی باید امروز سراغ یک ساعت با مکانیزم فوزه و زنجیر بره، وقتی این همه جایگزین بهتر وجود دارد؟

یک دلیل این است که این مکانیزم یک شگفتی مهندسی است که به دقت در طراحی و مونتاژ بی‌نقص نیاز دارد. تماشای آن زنجیر از پشت قاب شیشه‌ای ساعت، به همان اندازه لذت‌بخش است که گوش دادن به صدای دلنشین زنگ‌های یک ساعت «دقیقه‌شمار» (Minute Repeater). (صادقانه بگویم، هیچوقت به اندازه‌ی وقتی که این جمله را می‌نوشتم، حس یک خوره‌ی ساعت واقعی را نداشتم).

این مکانیزم همچنین ادای احترامی به تاریخ ساعت‌سازی است؛ یادآوری خلاقیتی که ساعت‌سازان اولیه برای حل مشکلات به کار می‌بردند. کلکسیونرها و علاقه‌مندان، فوزه و زنجیر را نمادی از هنر، صنعتگری و پیچیدگی می‌دانند و نه تنها برای کارکردش، بلکه برای اهمیت تاریخی و نبوغی که در آن نهفته است، ارزش قائل هستند.

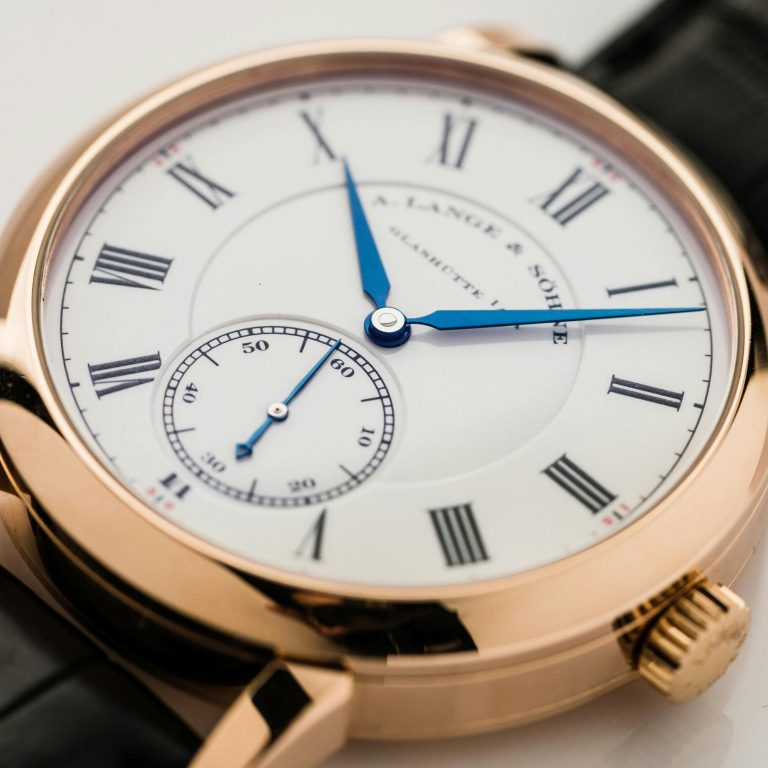

همه ساعت‌های فوزه و زنجیر مثل هم نیستند، اما به دلیل پیچیدگی‌شان، معمولاً در حوزه «ساعت‌های لوکس» باقی می‌مانند. با این حال، به جز مدل ریچارد لانگه «پور لُ مریت» رفرنس 260.028، چند نمونه برجسته دیگر هم وجود دارد.

ساعت Breguet La Tradition Fusée Tourbillon که در سال ۲۰۱۲ عرضه شد، هنوز هم یکی از برگه‌های مورد علاقه من در تمام دوران است. برندهای زیادی نیستند که مکانیزم فوزه و زنجیر را با توربیلون ترکیب کنند و برگه یکی از آن‌هاست. قضاوتش را به شما می‌سپارم. اما اگر بخواهم کاملاً شفاف باشم، باید اعتراف کنم که من طرفدار صفحه‌های اسکلتون یا اوپن‌ورک نیستم، ولی این ساعت به خاطر وجود همان زنجیر، با این نوع صفحه بی‌نقص به نظر می‌رسد.

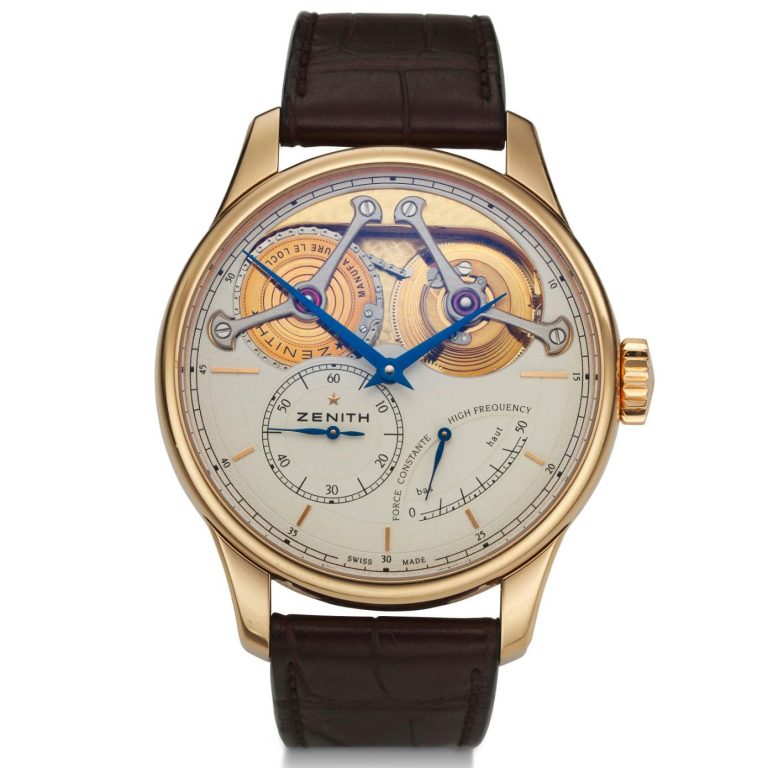

ساعت دیگری که زنجیر را از طریق یک دریچه روی صفحه نمایش می‌دهد، Zenith Academy Georges Favre-Jacot است. با قطر ۴۵ میلی‌متر و ضخامت ۱۴.۳۵ میلی‌متر، این ساعت برای مچ‌های ظریف ساخته نشده! این مدل که در سال ۲۰۱۴ برای ۱۵۰ سالگی برند زنیت عرضه شد، از موتور El Primero 4810 با فرکانس بالا بهره می‌برد. این نرخ نوسان بالا به انرژی بیشتری نیاز دارد و در نتیجه، مستلزم یک شاه‌فنر بزرگ‌تر و قوی‌تر است. اما یک شاه‌فنر قدرتمند، چالش‌های خودش را به همراه دارد. تفاوت گشتاور بین حالت کاملاً کوک شده و کاملاً خالی، بسیار زیاد است که می‌تواند منجر به مشکل «ایزوکرونیسم» (باز هم همان کلمه!) شود.

مکانیزم فوزه و زنجیر یک راهکار زیبا برای این ساعت فراهم می‌کند و به طور موثری خروجی نیرو را تثبیت می‌نماید. این سیستم به موتور پرفرکانس اجازه می‌دهد تا دقت خود را در تمام طول ذخیره انرژی حفظ کند.

در نهایت، داشتن یک ساعت با مکانیزم فوزه و زنجیر، یعنی قدردانی از یک رویکرد منحصربه‌فرد برای یک چالش فنی؛ ادای احترامی به تکنیک‌های چندصدساله‌ای که پایه‌های ساعت‌سازی مدرن را بنا نهادند. این انتخابی است که کمتر ریشه در کاربردی بودن دارد و بیشتر از درک زیبایی مکانیکی و میراثی که فوزه و زنجیر نمایندگی می‌کند، نشأت می‌گیرد. این مکانیزم، پیوندی ملموس با تاریخ است که نمادی از تلاش بی‌پایان ساعت‌ساز برای رسیدن به دقت و تسلط او بر مهندسی و هنر به شمار می‌رود.
