قطعات موتور ساعت مکانیکی
موتورهای مکانیکی ساعت، جزو جذابترین و پیچیدهترین ماشینهای روی زمین هستند؛ شاهکارهایی که قابلیت نمایش زمان را بدون نیاز به هیچگونه باتری، در دستگاهی به کوچکی مچ دست شما جای میدهند. تماشای این مکانیزمهای پیچیده از درون قاب ساعت بسیار شگفتانگیز است، اما آیا تا به حال در هنگام خرید یا بررسی ساعتها به این فکر کردهاید که هر کدام از این قطعات دقیقاً چه وظیفهای بر عهده دارند؟
در این راهنمای کاربردی از مجله اینترنتی اشرافی، قصد داریم تمام قطعات اصلی موتور یک ساعت مکانیکی را با هم مرور کنیم تا درک پایهای و درستی از نحوه کارکرد یک ساعت مچی به دست آورید.
البته باید در نظر داشته باشید که این لیست یک فهرست جامع نیست که بخواهد تمام جوانبِ هر موتوری که در بازار وجود دارد را پوشش دهد؛ چرا که هر موتور از نظر چیدمان و قطعات کمی با دیگری متفاوت است. با این حال، این راهنما قطعاً پایه و اساس محکمی از دانش بنیادی در مورد قطعات مهم ساعت را در اختیار شما عزیزان قرار میدهد.
مکانیزمهای اصلی (Core Mechanisms)
مجموعه دسته کوک (Crown Assembly)

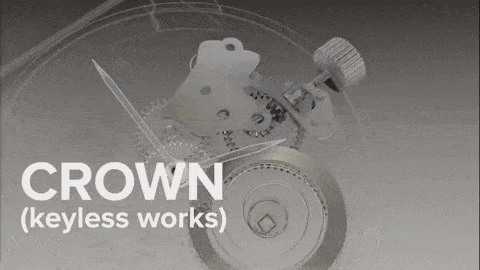

دسته کوک یا همان تاج ساعت که از بیرون قاب قابل مشاهده است، معمولاً تنها نقطه تماس بین شما و موتور ساعت است. دسته کوک معمولاً دارای شیارهایی در قسمت بیرونی خود است تا در دست گرفتن و چرخاندن آن راحتتر باشد. این قطعه به «میل دسته کوک» متصل است و میتوان آن را در درجات (پلههای) مختلف بیرون کشید تا به تنظیمات متفاوت ساعت دسترسی پیدا کرد؛ با این کار، اهرم تنظیم در شکافهای مختلفِ «ضامن تنظیم» چفت میشود.
مکانیزم دسته کوک به چرخدندههای انتقال حرکت متصل است تا امکاناتی مانند تنظیم زمان را فراهم کند. همچنین، اکثر ساعتها دارای قابلیت کوک دستی هستند؛ به این صورت که کاربر میتواند دسته کوک را (در حالت بسته) بچرخاند تا «شاهفنر» را به صورت دستی جمع کرده و انرژی لازم برای کارکرد موتور را تامین کند.
شاهفنر (Mainspring)

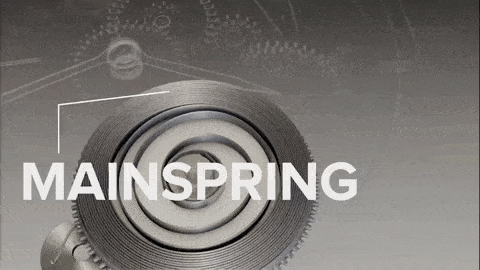

یک نوار نازک از فلز سختشده به طول ۲۰ تا ۳۰ سانتیمتر است که به شکل یک فنر مارپیچ پیچیده شده است. این فنر فلزی درون محفظهای دندانهدار به نام «طبلک شاهفنر» قرار میگیرد تا از باز شدن ناگهانی آن جلوگیری شود. در مرکز آن، پینیون کوک (چرخدندهای کوچک) قرار دارد که به یک چرخ جغجغهای و مجموعه ضامنِ زیر آن متصل است؛ این سیستم تضمین میکند که پینیون فقط در یک جهت بچرخد و از باز شدن ناخواسته شاهفنر جلوگیری کند. به لطف این جغجغه و ضامن، تمام انرژیِ شاهفنر به صورت کنترلشده و از طریق طبلکِ شاهفنر آزاد میشود.
قطار چرخدندهها (Dial train/Gear train/Wheel train)

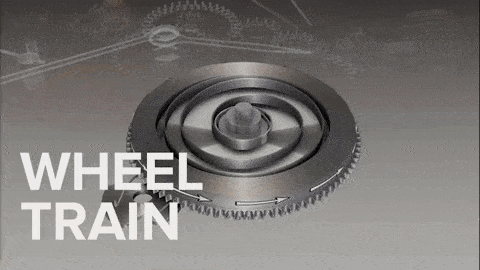

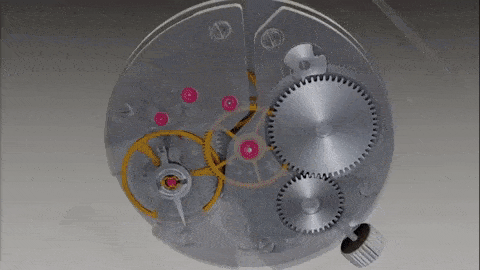

قطار چرخدندهها که دقیقاً کنار شاهفنر قرار دارد، مجموعهای از چرخدندههای در هم تنیده است که عقربههای ساعت و سایر چرخدندههای داخل موتور را به حرکت درمیآورد. «چرخدنده مرکزی» نیروی خود را مستقیماً از طبلک شاهفنر میگیرد و هر ساعت یک دور کامل میچرخد؛ این چرخدنده وظیفه تامین نیروی عقربه دقیقهشمار را بر عهده دارد.
«چرخدنده سوم»، چرخدنده مرکزی را به «چرخدنده چهارم» متصل میکند. چرخدنده چهارم هر دقیقه یک دور میچرخد و نیروی عقربه ثانیهشمار (در صورت وجود) را تامین میکند. هر یک از این چرخدندهها حول یک محور مرکزی میچرخند که دارای یک یاتاقان از جنس سنگ قیمتی (جواهر مصنوعی) است تا اصطکاک و ساییدگی در طول زمان به شدت کاهش یابد.
مکانیزم چرخدنگ یا اسکیپمنت (Escapement Mechanism)

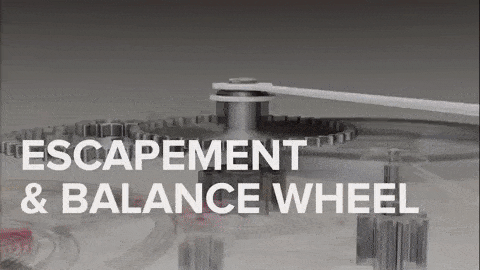

مجموعه چرخدنگ در انتهای قطار چرخدندهها قرار دارد و ظریفترین بخش در هر موتور ساعت است. این مکانیزم، جریانِ آزاد شدن انرژی از شاهفنر را کنترل کرده و اطمینان حاصل میکند که شاهفنر تمام انرژی خود را به یکباره تخلیه نکند.
نیرو از طریق قطار چرخدندهها، از شاهفنر به «چرخدنگ» (Escape wheel) منتقل میشود. چرخش چرخدنگ به «شاخک» (Pallet fork) فشار میآورد و شاخک نیز به نوبه خود به بخشی از «رقاصک» (Balance wheel) ضربه میزند. چرخش رقاصک توسط «فنر رقاصک» (مویی) کنترل میشود؛ این فنر منقبض میشود تا رقاصک را نوسان داده و دوباره به سمت شاخک برگرداند.
با بازگشت رقاصک، شاخک در موقعیت دوم خود چفت میشود و برای یک لحظه کوتاه اجازه حرکت به چرخدنگ را میدهد، پیش از آنکه دوباره با دندانه دیگرِ شاخک، آن را در جای خود نگه دارد. این فرآیند باعث میشود که حرکت چرخدنگ به مسافتی بسیار کوتاه محدود شود و از چرخش آزادانه آن (و سایر چرخدندهها) جلوگیری میکند. تمام این اتفاقات در کسری از ثانیه رخ میدهند.
مجموعه چرخدنگ در اکثر ساعتهای مچی مکانیکی به راحتی قابل مشاهده است و معمولاً بارزترین قطعه متحرک موتور به شمار میرود. هر بار که شاخک جابجا شده و چرخدنگ را قفل میکند، صدایی ایجاد میشود؛ همان صدای «تیک تاکی» که وقتی ساعت را نزدیک گوش خود میبرید میشنوید. فرکانس این فرآیند همان چیزی است که «نرخ ضربان» (Beat-rate) ساعت را تعیین میکند و نشان میدهد که عقربه ثانیهشمار در هر ثانیه چند بار حرکت میکند.
مجموعه چرخدنگ نه تنها از سنگهای قیمتی برای کاهش اصطکاک و ساییدگی استفاده میکند، بلکه دارای یک مکانیزم جاذب ضربه (سیستم آنتیشوک) نیز هست تا در صورت وارد شدن ضربه به ساعت، از خارج شدن قطعات از جای خود جلوگیری کند.
چرخدندههای حرکتی (Motion works)

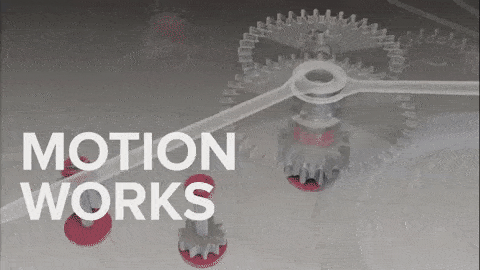

یک مجموعه ویژه از چرخدندههاست که در کنار چرخدنده مرکزی قرار گرفته و به ارائه عملکردهای ضروری کمک میکند. در وهله اول، این سیستم به عقربههای ساعت اجازه میدهد تا برای تنظیم زمان، به راحتی چرخانده شوند. علاوه بر این، آنها سرعت را با نسبت ۱۲ به ۱ برای عقربه ساعتشمار کاهش میدهند؛ یعنی با وجود اینکه هر دو عقربه روی یک محور قرار دارند، عقربه ساعتشمار ۱۲ برابر کندتر از عقربه دقیقهشمار حرکت میکند. چرخدندههایی که در این کاهش سرعت نقش دارند عبارتند از: پینیون کانون (چرخدنده توپی)، چرخدنده دقیقه و چرخدنده ساعت.
قطعات مجزا (Individual Parts)
رقاصک یا چرخ تعادل (Balance wheel): یک ساختار توخالی شبیه به روتور است که بخشی از مجموعه چرخدنگ را تشکیل میدهد. رقاصک در ترکیب با فنر مویی، به جلو و عقب نوسان میکند تا به چفت شدن شاخک در جای مناسب کمک کند.
امکانات جانبی یا کامپلیکیشنها (Complications): ویژگیهای اضافهای که میتوان به ساعت افزود تا اطلاعات بیشتری به کاربر بدهد را در اصطلاح ساعتسازی «کامپلیکیشن» مینامند. کامپلیکیشنهای رایج عبارتند از:
- صفحههای فرعی (سابدایالها)
- نمایشگر روز/تاریخ
- زمانسنج (کرونوگراف)
- نشانگر وضعیت ماه (مون فیز)
- نمایشگر منطقه زمانی (مانند GMT)
- زنگ هشدار (آلارم)
چرخدنگ (Escape wheel): یک چرخدنده با شکل هندسی خاص است که نیروی حرکتی را از شاهفنر دریافت کرده و با رقاصک، فنر مویی و شاخک ترکیب میشود تا مجموعه چرخدنگ (اسکیپمنت) را بسازد؛ این بخش وظیفه تنظیم دقیقِ زمانبندی موتور را بر عهده دارد.
فنر رقاصک یا مویی (Hairspring): یک نوار فلزی مارپیچ، کوچک و بسیار نازک است که به رقاصک متصل میشود. این فنر منبسط و منقبض میشود و به رقاصک اجازه میدهد نوسان کرده و به سمت شاخک بازگردد.
سنگهای قیمتی یا جواهر موتور (Jewel bearings): قطعات کوچکی از سنگهای مصنوعی (معمولاً یاقوت سرخ) هستند که از ماده کوراندوم ساخته شده و برای کاهش اصطکاک در قطعات کلیدی موتور مکانیکی استفاده میشوند. این سنگها همچنین طول عمر یاتاقانها را افزایش داده و در طول زمان باعث کاهش هزینههای سرویس ساعت میشوند.
لنگر نوسانگر یا روتور (Oscillating weight/rotor): ساعتهای مچی اتوماتیک دارای قطعهای به نام «روتور» هستند. روتور وزنهای است که معمولاً شکلی نیمدایره یا هلالی دارد، در انتهای موتور قرار میگیرد و با حرکت دادن دست کاربر، آزادانه میچرخد. حرکت روتور باعث چرخش محور مرکزی متصل به مکانیزم کوک میشود؛ به این ترتیب ساعت به طور خودکار کوک شده و دیگر نیازی به چرخاندن دسته کوک توسط کاربر نیست.
